新聞中心
檢驗指南
發(fā)布時間 2022-06-08
閱讀 0
提升設(shè)備、提升配件（如吊索）和其它使用鋼絲繩的系統(tǒng)的持續(xù)安全運作很大程度上取決于完善的定期檢驗和合資格人員關(guān)于鋼絲繩是否適合繼續(xù)使用的評估。合資格人員檢查或報廢鋼絲繩要根據(jù)設(shè)備生產(chǎn)廠家說明書的指引進行，并且要參考當(dāng)?shù)氐幕颥F(xiàn)行的一些規(guī)定說明。
該合資格人員還應(yīng)該熟悉******的國際、歐洲或國家標(biāo)準(zhǔn)如 ISO4309 中的《吊機―鋼絲繩―檢驗和報廢標(biāo)準(zhǔn)》。
特別注意鋼絲繩那些經(jīng)驗證容易損壞的部分，過度磨損、斷絲、變形和腐蝕都是鋼絲繩損壞的明顯標(biāo)志。
注 : 這些資料可作為檢驗鋼絲繩的輔助材料，但不能代替合資格人員的的檢驗。
磨損 鋼絲繩使用過程中常見的現(xiàn)象。但是選用正確的鋼絲繩結(jié)構(gòu)可使磨損成為鋼絲繩損壞的次要因素潤滑油有助于減少磨損。( 參看潤滑油部分 )

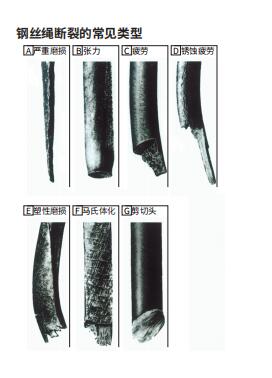

斷絲 是鋼絲繩使用末期的常見現(xiàn)象，由彎曲疲勞和磨損引起。局部的斷絲可能表明設(shè)備存在著機械缺陷。使用時正確上油潤滑可增強鋼絲繩的抗疲勞性能。
變形 的強度有很大的影響。 一般是機械損傷造成的，嚴(yán)重的話，對鋼絲繩銹蝕的出現(xiàn)說明鋼絲繩缺少適當(dāng)?shù)臐櫥鴮?dǎo)致腐蝕。在某些情況下，外層鋼絲表面出現(xiàn)明顯的點狀銹痕，較終導(dǎo)致斷絲。
內(nèi)部銹蝕 出現(xiàn)在潤滑不足或潤滑油類型不正確的場合。觀察者通過鋼絲繩直徑減少這一現(xiàn)象可發(fā)現(xiàn)這種情況。但只有通過卡鉗或正確運用鉚釘打開鋼絲繩內(nèi)部檢查才可以證實。
注 : 用來進行非破壞性測試的電磁方法可以用來檢測斷絲和 / 或金屬損失。這種方法可輔助但不能代替直觀檢查。
影響鋼絲繩性能的因素
多層卷繩 在卷筒上多層卷繩會導(dǎo)致底層鋼絲繩的嚴(yán)重變形。
不良纏卷 ( 由于傾角角度過大或纏繞過松引起的 ) 不良纏卷可導(dǎo)致機械損傷。表現(xiàn)為嚴(yán)重的壓傷，在運行時可能引起沖擊載荷。
繩輪直徑過小 可導(dǎo)致鋼絲繩******變形，繼而因疲勞而過早出現(xiàn)斷絲。
繩槽過大 不能給予鋼絲繩足夠的支持，從而導(dǎo)致某部分的壓力增加，使身子變扁，繩子過早出現(xiàn)斷絲。如果繩槽直徑比鋼絲繩的公稱直徑大超過 15%( 鋼制 ) 或 20%( 聚胺脂襯墊 ) 則被認(rèn)為過大。
繩槽過小 會積壓鋼絲繩，使之變形，常出現(xiàn)兩條磨痕并伴隨著出現(xiàn)斷絲。
傾角過大 會引起鋼絲繩之間的摩擦從而導(dǎo)致嚴(yán)重磨損。鋼絲繩末端處理部分的損壞可表現(xiàn)為斷絲。傾角過大也可引起旋轉(zhuǎn)而導(dǎo)致扭轉(zhuǎn)性不平衡。
- 上一篇：彎曲疲勞
- 下一篇：產(chǎn)品安全 : 鋼絲繩的使用指引和注意事項
